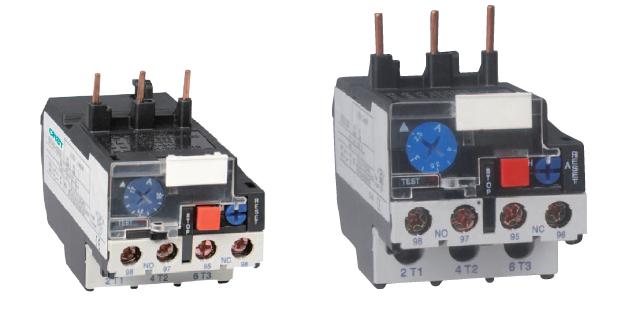

产品图片：
适用范围：
STR3 系列热过载继电器用于电流50Hz( 或60Hz), 额定电压至Ui:690V 的电路中, 用作交流电动机的过载和断相保护。本继电器和LR2-D 系列热载继电器具有相同功能可等同互换使用。

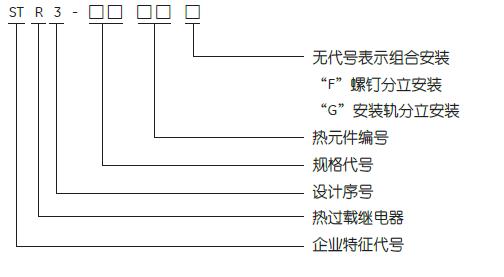

型号及含义：
结构特征：
双金属片式、有整定电流调节装置、带断相保护、手动复位等。

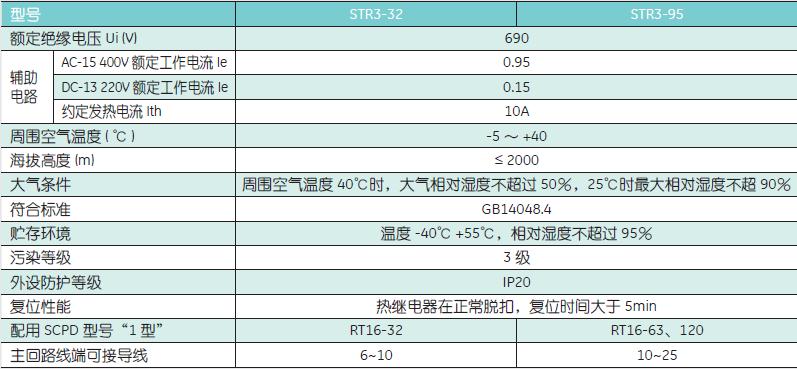

主要技术参数：
额定冲击耐受电压Uimp: 主电路8KV；
辅助电路额限制短路电流IQ(KA)( 对应于电压)：32 为3KA，95 为4KA。
在周围空气温度20±5℃时1.05 倍电流不动作，1.2 倍电流小于20 分钟动作。

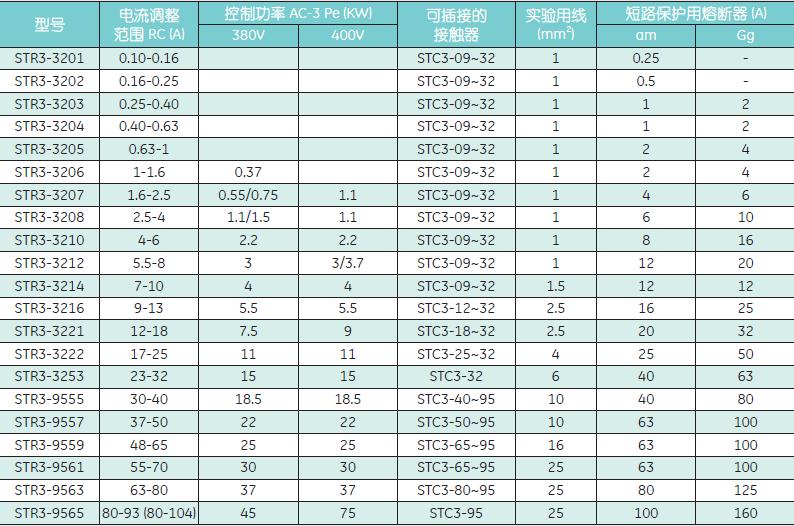

整定电流调节范围、编号、配用接触器：
使用说明：

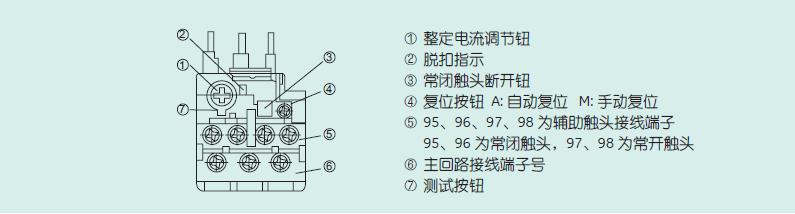

STR3 系列热过载继电器表面符号及各种功能按钮说明

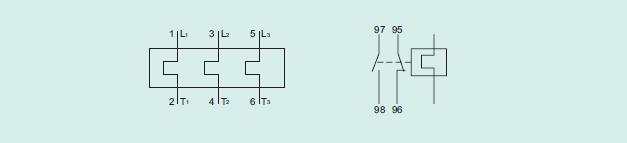

主电路、辅电路接线图：

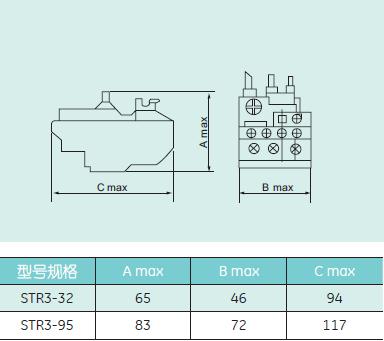

接触器的外形及安装尺寸：

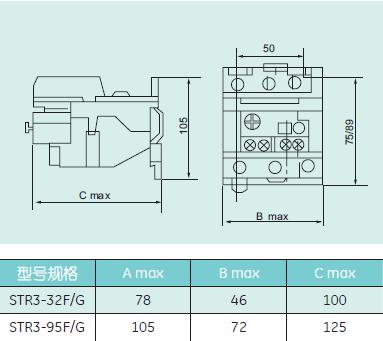

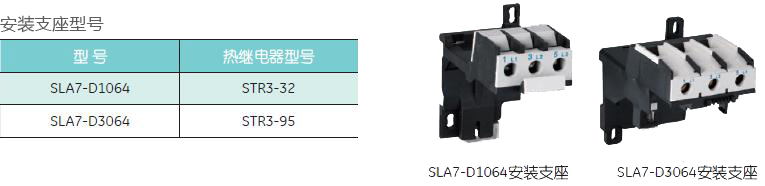

组合安装 导轨安装(F) 或螺钉分立安装(G)
订货须知：
订货时必须指出：
